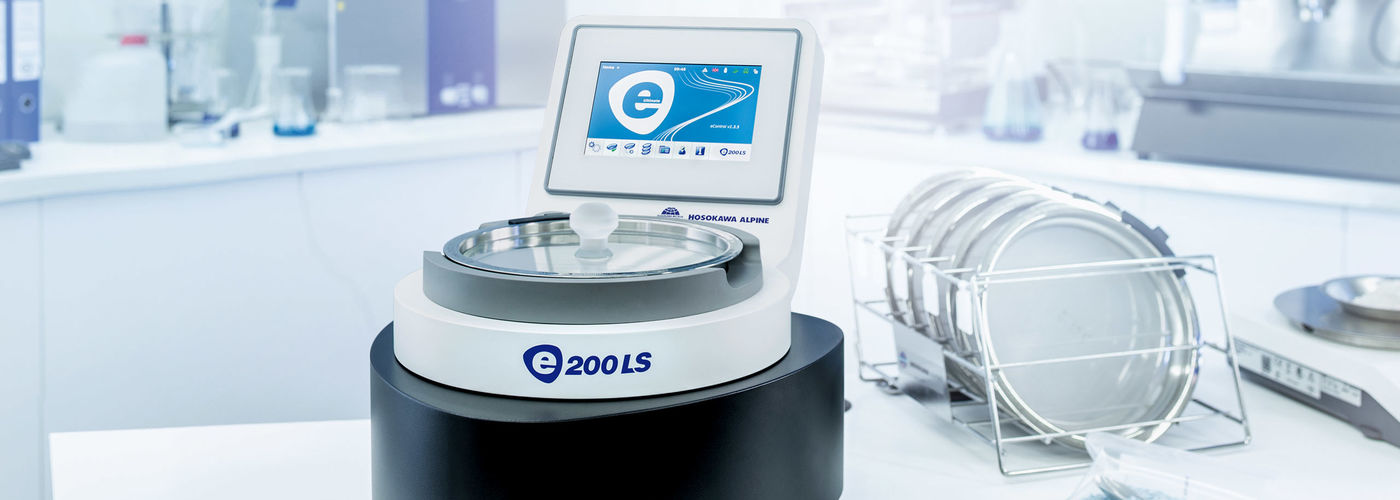

Criba por chorro de aire e200 LS

Criba por chorro de aire e200 LS

Como inventor y líder del mercado mundial en el cribado por chorro de aire, Hosokawa Alpine lleva más de 60 años estableciendo nuevos estándares. El fácil manejo y los resultados fiables han sido siempre las señas de identidad de las cribas por chorro de aire ALPINE. Ahora esta historia de éxito continúa: Aumentamos el confort y, al mismo tiempo, la eficiencia y la velocidad. Con las últimas funciones, siempre tendrá el control total.

  • Alta reproducibilidad y comparabilidad
  • Funcionamiento sencillo mediante paquetes de software integrados
  • Guía de usuario automatizada e innovadora
  • 100 % Made in Germany

Alcance de sumistro: Equipo principal, aspirador industrial de alto desempeño, tipo L, software, accesorios (adaptador de tamices, boquilla giratoria, tapa transparente en acrílico, silenciador de aspiración, martillo nylon, cepillo, cable de conexión, manual de usuario)



Resultados optimos a traves de efectividad maxima

Debido a la tendencia a aglomerarse de los polvos extremadamente finos y obstruir la maya de la criba, la criba a chorro de aire es el aparato elegido para el cribado para polvos finos. Es en esta tarea donde el air jet sieve e200LS desarrolla su máxima capacidad.

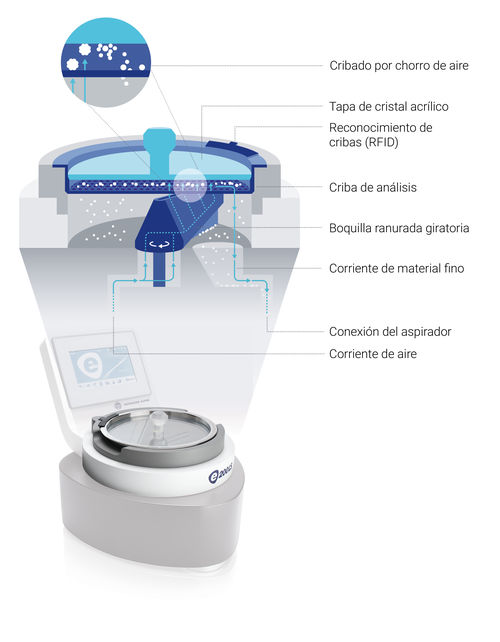

No solamente uno, si no dos componentes trabajan juntos en esta tarea: una boquilla con ranura que rota dentro de la cámara de cribado y un aspirador industrial conectado a la cámara de cribado. Una vez el aspirador es conectado, crea un vacío en la cámara de cribado. La ranura extremadamente fina de la boquilla asegura que el aire entrante sea acelerado y fluya a través de la tela de la criba a alta velocidad desde abajo. Las partículas en la tela de la criba son dispersadas rápidamente por el chorro de aire en la tapa – incluso antes de ser empujadas hacia abajo a través de la tela de la criba por el efecto de succión del aspirador. El efecto resultante es que el material fino es separado rápida y efectivamente mientras que el material grueso es retenido en la criba para volverse a pesar al final del proceso de cribado.

Más ventajas: una ventaja adicional es la regulación automática de la baja presión, así como la especificación de los parámetros relevantes de cribado para garantizar resultados reproducibles.

¡Upgrade en cualquier momento!

Paquetes de software eControl

  • Conexión de diferentes aspiradoras
  • Operación simple con un toque
  • Interface de usuario gráfica
  • Se muestra la presión negativa (en Pa), tiempo de cribado, fecha y hora
  • Presión negativa ajustable

(comparable a A200 LS)

  • Regulación automática de la subpresión
  • Análisis de resultados rápido y simple (en forma de tabla)
  • Comunicación de balanza vía interface RS-232
  • Central de gerenciamiento de parámetros para todas las cribas

(comparable a 200 LS-N)



Caracteristicas ULTIMATE, incluye BASIC:

  • Salvado e impresión automática
  • Gerenciamiento del conjunto de cribas (SOP)
  • Análisis de los resultados contra un punto marcado específico (en forma de tabla o gráfico)
  • Copia de seguridad automática
  • Ajuste de precisión individual de la pantalla
  • Diferentes tipos de diagramas

Caracteristicas SECURITY, incluye ULTIMATE:

  • Requerimientos para la validación de software divididos en ISPE GAMP 5, FDA 21 parte 11, conforme EC GMP anexo 11
  • Administración de usuaros
  • Gestión por contraseña
  • Pista de auditoría – monitoreamiento de actividades del usuario y registro de eventos
  • e-signature
  • Requiere conexión a la red



  • PANEL SIN REFLEJOS DE 7 PULGADAS: Legible incluso en condiciones de luz exigentes y desde cualquier ángulo.
  • PANTALLA TACTIL INTELIGENTE: Pantalla táctil con un cristal de seguridad robusto de 3mm de espesor.
  • GUIA INTUITIVA DE USUARIO: Visualización moderna para una operación fácil, rápida y precisa.
  • GERENCIAMIENTO SEGURO DE LOS RESULTADOS: Análisis y reportes de resultados con función de archivado y búsqueda además de back-up automático.
  • APLICACIONES INDIVIDUALES: Ajustes protegidos por contraseña, exactitud del panel customizable, migración de datos históricos en formato XML.
  • CONEXIONES IDEALES: Ethernet, RS-232 y 3 × USB, p. ej. para escáner de códigos de barras, teclado y ratón.



Rango de medición (con ø 200 / 203 mm) 20 μm a 4 mm
(con ø 76 mm) 10 μm a 2.5 mm
Navegación Pantalla multi-táctil capacitativa de alta resolución de 7” IPS
Cable de corriente (m) 3.0
Conexiones principales (V, ~, Hz) 90 – 264, 1, 50 / 60
Presión negativa (Pa) 1500 – 5000
Volumen de aire (m³ / h) 70 – 130
Velocidad (rpm) 18
Peso (kg) 20
Clase de protección (IP) 54
Dimensiones L × A × A (mm) 535 × 370 × 386

Separación, fraccionamiento y análisis del tamaño de particulas de polvos para diferentes industrias:

  • Minerales
  • Productos químicos
  • Farmacéuticos – cumpliendo el código 21 CFR Part 11
  • Producción de tóner
  • Industria alimentaria y nutricional
  • Aplicaciones de materiales de construcción y cemento
SOFTWARE LITE BASIC ULTIMATE SECURITY
FUNCIONES BASICAS
Regulación manual de la presión negativa
(válvula de escape de aire)
×××
Administración
de usuarios con niveles de autorización
2 niveles 2 niveles 2 niveles hasta 5 niveles
Exhibición de datos / ajustes del sistema
12 idiomas disponibles
(CZ, DE, US, ES, FR, JP, BR, RU, TR, CN, HR, PL)
Cambio de unidades
de medida (peso, longitud, presión negativa)
××
Cambio precisión mostrada
(peso, ratio)
××
Audio
(señal sonora para el teclado)
××
Teclado USB, ratón,
scaner de codigos de barras
×
Puerto Ethernet ××
Impresión via USB o LAN ××
Función de screenshot ××
Versión de demostración
para 30 días
×
Conexión de diferentes tipos
de aspiradoras (opcional)
×××
CRIBAS DE PRUEBA
Drivers estándar para las balanzas
(Sartorius / Mettler)
×
Mejora de los drivers de la balanza
vía actualización
××
Valores de la balanza pueden ser ajustes
con los símbolos precedentes
××
CRIBAS DE PRUEBA
Reconocimiento automático de cribas
(RFID)
×
Unidad de tamaño seleccionable
(μm, mm, ASTM)
××
Parametrización individual del tiempo de
cribado y presión negativa
por criba de análisis
××
Limpieza de cribas de análisis ×
CRIBADO
Cribado manual manual manual, SOP manual, SOP
Resultados seleccionables
(valor relativo/absoluto)
× solo en % en g o en % en g o en %
Parametrización automática
de presión negativa
× central
para todas las cribas
individual individual
SOP
Gestión de ajustes de cribas (SOPs) ××
Importación de ajustes de cribas ××
Exportación de ajustes de cribas ×× XML XML
GESTION DE ARCHIVOS
Exhibición resultados de análisis × Pantalla Pantalla, impresora,
PC
Pantalla, impresora,
PC
Archivado externo de documentos en
USB, LAN o FileServer
××
Guardado de resultados de
análisis a archivo externo
×× manual / automático automático
EVALUACION
Evaluación tabular ×
Gráfico: curva cumulativa, RRSB, histograma ××
Cálculo de tres valores individuales dx ××
Comparación en la pantalla de resultados
de análisis de cribado (≤ 5)
××
Evaluación de resultados contra valor
de referencia especificado (tabular y gráfico)
××
IMPORTACION / EXPORTACION / IMPRESION
Compatible con sistema de información
y gestión de laboratorio (LIMS)
××
Impresión
del reporte de análisis
×× manual / automático manual / automático
Exportación de datos en XML / PDF ××
Capacidad de generar resumenes
y reportes diarios
××
Capacidad de generar lista de usuarios ×××
ACTUALIZACION / BACKUP / RESTAURACION
Backup × manual manual / automático manual / automático
Restauración ×
Actualización / cambio
del software, firmware, OS
Migración del histórico a XML y CSV
del modelo posterior
××
Pista de auditoría (21 CFR Parte 11)
incl. firma electrónica
×××
SERVICIO
Servicio de calibración anual
(opción)

¿Ya tiene una criba por de chorro de aire de Alpine?

Hardware y software optimizados ya disponibles - ¡Actualizar ahora!

eControl PROFESSIONAL dejará de funcionar con la versión 1.3.13. Se puede seguir utilizando en su forma actual, pero no es posible realizar la actualización a una versión 1.4.x. En este caso, recomendamos realizar una actualización a ULTIMATE. El uso de algunas funciones de ULTIMATE o SECURITY se realiza a través de una conexión de red.

Las actualizaciones de software actuales requieren la pantalla de mando HMI 2.0 (integrada de forma estándar en la criba por chorro de aire e200 LS de los modelos con años de fabricación más recientes). Para los equipos con pantalla de mando HMI 1.0 (año de fabricación 2010-2015) ofrecemos un kit de actualización a HMI 2.0. Esto permite la sustitución del panel sin problemas. Además, obtendrá numerosos accesorios y adaptadores para el servicio con otros aspiradores.

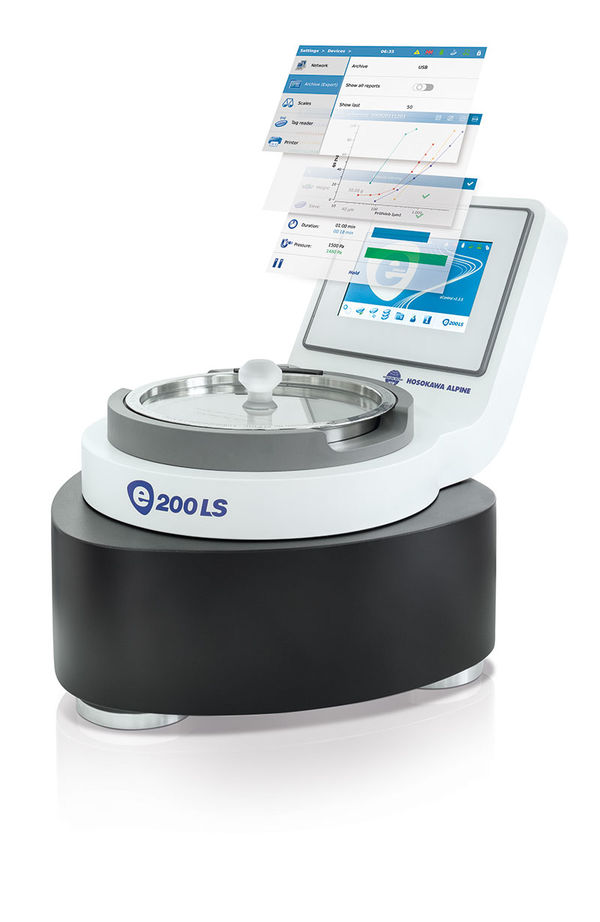

Innovativo, digital, operacion automatica hecha facil



El menu de navegación es simple y bien definido. Los símbolos fácilmente comprensibles garantizan un alto confort de uso a través del intuitivo panel táctil.



  1. AJUSTES
    Información del sistema, fecha / hora, red, balanza, tamizado, formato numérico, unidades de medida, etc.

  2. TAMIZADO
    Tamizado manual, tamizado de acuerdo con SOP

  3. GERENCIAMIENTO DE CRIBAS DE PRUEBA
    Asignación individual de la presión negativa y parámetros de tiempo de tamizado, etc.

  4. GESTION SOP
    Procedimiento Estándar de Operación (Standard Operation Procedure) para la creación y gestión de procesos de tamizado

  5. ARCHIVO
    Recuperación y evaluación de procesos de tamizado almacenados

  6. ADMINISTRACION DE USUARIOS
    Generación de usuarios y gestión con hasta 5 niveles de autorización diferentes

Nuevas caracteristicas air jet sieve e200 LS

Un profundo lavado de cara – hardware innovativo y software inteligente

Compruebe las últimas características de nuestra criba de chorro de aire - El líder del mercado en términos de tecnología.

  • NUEVA OPERACION SILENCIOSA: ¡50 % más silenciosa que su predecesora! ¡La nueva geometría del conducto de entrada con flujo de aire optimizado y nuevo diseño del silenciador lo hacen posible!
  • NUEVA HERRAMIENTA DE DIAGNOSTICO: Todos los componentes electrónicos son ahora monitoreados automáticamente por LEDs de estatus – durante toda la vida útil.
  • NUEVO ASPIRADOR: El nuevo y poderoso aspirador de Kärcher con limpieza del filtro es la solución profesional para la línea de producción y laboratorio.

  • NUEVO CONCEPTO DE CONEXION: Un sistema de conexión refinado en la parte trasera del aparato, donde los cables y conexiones quedan ahora integrados en el equipo y son por tanto menos susceptibles a las interferencias electrónicas.
  • NUEVA FUNCIONALIDAD MODULAR: La nueva entrada de aire permite una gran variedad de posibilidades diferentes como deshumidificación/ enfriamiento así como entrada remota y alimentación de aditivos sin problema alguno.
  • UPGRADE EN CUALQUIER MOMENTO CUANDO LO NECESITE: Todos los paquetes de software de eControl: LITE, BASIC, ULTIMATE, SECURITY se ejecutan en el mismo hardware.

Montaje con aspiradora Kärcher

Tamiz de chorro de aire en funcionamiento

Concepto de conexión

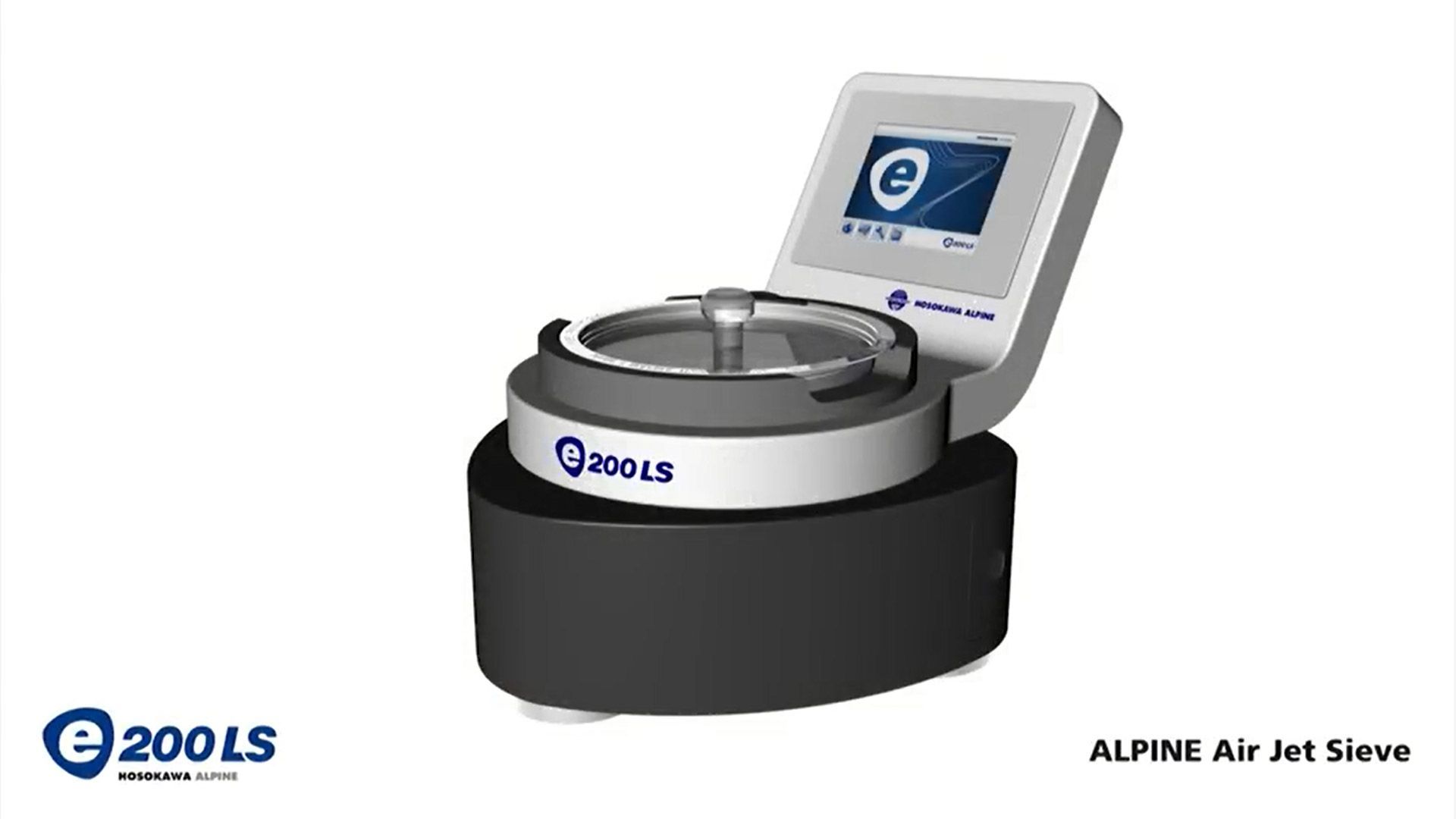

Video del producto

¡También puede alquilar esta máquina!

Puede obtener más información en la página de máquinas de alquiler.

Encontrará más información sobre el producto, los detalles técnicos y los accesorios adecuados en nuestro folleto:
